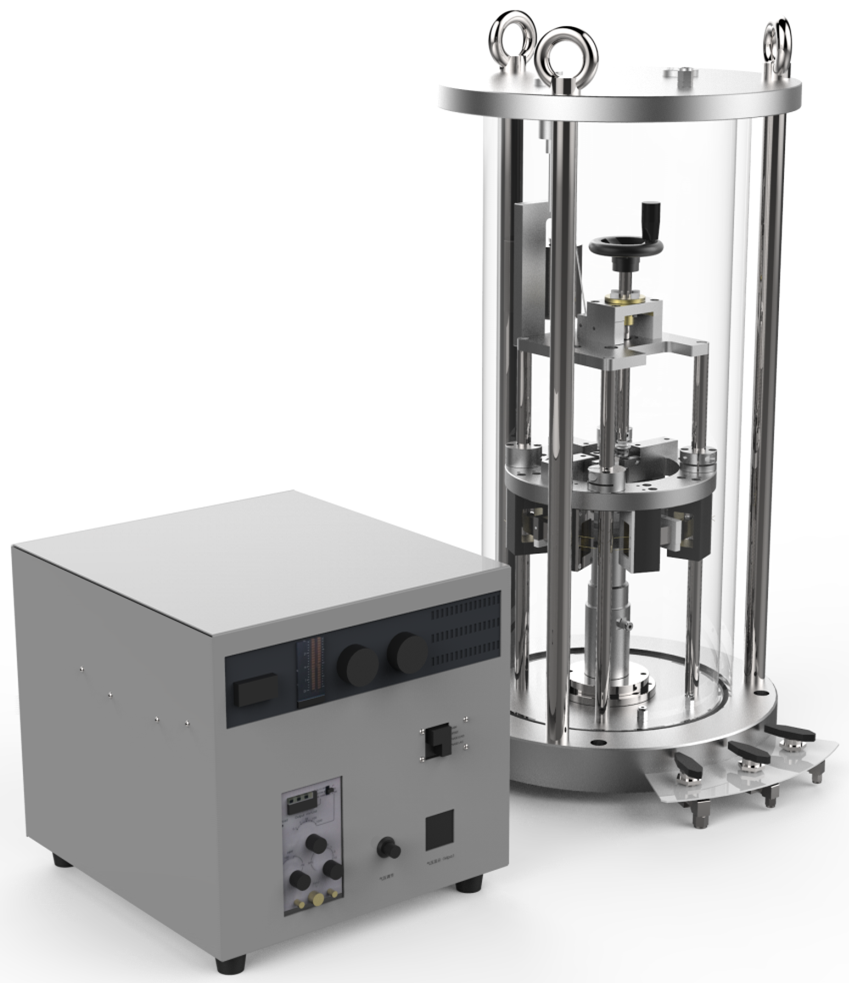

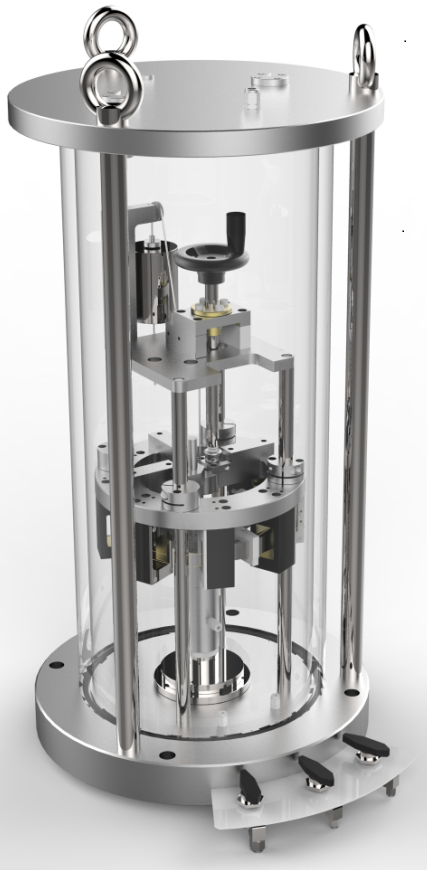

能量注入式虚拟质量共振柱

能量注入式虚拟质量（EIVM）共振柱是由广州国光仪器有限公司自主独立研发生产的一款土工实验设备。它采用世界上最先进的理论技术，拥有2项发明专利。
EIVM(Energy-Injecting Virtual Mass)共振柱是利用振动波在土试样中的传播特性来测定试样共振频率、剪切模量、阻尼比及泊松比的。
EIVM共振柱采用多层闭环反馈原理，使系统发生振动，并在振动过程中不断补充能量，维持等幅振荡，补充的能量反映试样的剪切模量和阻尼特性。由于土的非线性特性，该控制采用自适应控制技术实现振幅控制。





EIVM共振柱特性：
(1)试验容器可控压力范围：0～1.0 MPa
(2)8电磁线圈驱动装置
(3)32位处理机前端实时控制，PC机后台数据处理
(4)共振频率：2～200 HZ
(5)最大允许加速度:1x104 m·s-2，最大横向灵敏度比小于5%
(6)土试样尺寸：
    高度：70 ～ 140 mm，直径：35 ～ 70 mm
(7)配备6套用于系统调校的参考标准棒
    Φ10X100mm，Φ12.5X100mm，Φ15X100mm，
    Φ10X140mm，Φ12.5X140mm，Φ15X140mm
(8)系统控制软件和用户手册





虚拟质量共振柱与传统共振柱对比优势
虚拟质量共振柱 传统共振柱
 多通道数据采集，16位分辨率ADC，32位处理器前端实时闭环控制。  由信号发生器被动驱动，通过示波器观察李莎育图形，误差极大。
 先进的虚拟质量算法，实验结果更精准。  模拟测量，无量化处理。
 试样安装装置采用垂直升降机构，无需拆卸内部结构部件，安装试样更加简单方便。  结构复杂，不宜操做。
 增加平衡质量块结构，克服附加质量块的影响。  无平衡块结构，重力更多附加在土试样上，影响测量实验数据。
 独立围压数字PID调节。  手动调节，气压不稳定。
 对土非线性特性采用自适应控制。  不能分析土的非线性特性。
